🔍 PRÁCTICA 5.3: IDENTIFICACIÓN DE DOMINIOS DE COLISIÓN Y DIFUSIÓN¶
Esta práctica tiene como objetivo que los alumnos identifiquen y analicen correctamente los diferentes dominios de colisión y difusión en diversas topologías de red mediante preguntas tipo test, aplicando los conocimientos adquiridos sobre el funcionamiento de hubs, switches y routers en la segmentación de redes.
📚 Propuesta didáctica¶
En esta práctica trabajamos el RA1 de RAL:
RA1. Reconoce la estructura de redes locales cableadas analizando las características de entornos de aplicación y describiendo la funcionalidad de sus componentes.
🎯 Criterios de evaluación trabajados¶
- CE1a: Se han descrito los principios de funcionamiento de las redes locales.
- CE1c: Se han descrito los elementos de la red local y su función.
- CE5d: Se han identificado los dominios de colisión y difusión en diferentes topologías de red.
🎯 Objetivos de la práctica¶
- Identificar correctamente los dominios de colisión en diferentes topologías de red.
- Identificar correctamente los dominios de difusión (broadcast) en diferentes topologías de red.
- Diferenciar el comportamiento de hubs, switches y routers respecto a los dominios.
- Analizar el impacto de diferentes dispositivos en la segmentación de la red.
- Aplicar el conocimiento teórico mediante preguntas tipo test.
📋 Instrucciones¶
Instrucciones: Subraya la respuesta correcta para cada pregunta. En las preguntas que indiquen múltiples opciones correctas, marca todas las opciones válidas.
Conceptos clave a recordar:
- Dominio de colisión: Conjunto de dispositivos cuyas tramas pueden colisionar entre sí al transmitir simultáneamente.
- Los hubs extienden el dominio de colisión (todos los dispositivos conectados a un hub comparten un dominio de colisión).
- Los switches crean un dominio de colisión por puerto (cada puerto del switch tiene su propio dominio de colisión).
-
Los routers separan dominios de colisión (cada interfaz del router es un dominio de colisión independiente).
-
Dominio de difusión (broadcast domain): Conjunto de dispositivos que reciben tramas de broadcast.
- Los hubs extienden el dominio de difusión.
- Los switches extienden el dominio de difusión (todos los puertos de un switch están en el mismo dominio de difusión).
- Los routers limitan el dominio de difusión (cada interfaz del router es un dominio de difusión independiente).
📝 Ejercicios¶
Pregunta 1¶
¿Cuál de las siguientes situaciones hacen que PC3 se encuentre en el mismo dominio de colisión que PC1?
a) PC3 está conectada al mismo switch que PC1
b) PC3 está separada de PC1 al utilizar un switch
c) PC3 está separada de PC1 al utilizar un hub
d) PC3 está conectada a una interfaz de un router y PC1 se encuentra en otra interfaz del mismo router
Pregunta 2¶
¿Cuáles de las siguientes situaciones hacen que PC3 se encuentre en otro dominio de broadcast que PC1? (2 opciones)
a) PC3 está separada de PC1 a través de un hub
b) PC3 se conecta al mismo switch que PC1
c) PC3 está separada de PC1 por un bridge
d) PC3 está en otra red lógica que PC1
e) PC3 se encuentra separada de PC1 por un switch
f) PC3 está separada de PC1 por un router
Pregunta 3¶

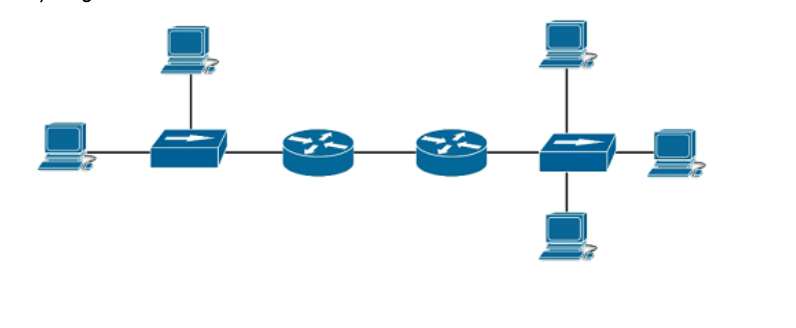

Observa la siguiente topología de red:
¿Cuántos dominios de broadcast y de colisión existen en la imagen?
a) 3 dominios broadcast, 3 dominios colisión
b) 2 dominios broadcast, 3 dominios colisión
c) 1 dominio broadcast, 2 dominios colisión
d) 3 dominios broadcast, 8 dominios colisión
e) 8 dominios broadcast, 3 dominios colisión
f) Ninguna de las anteriores
Pregunta 4¶

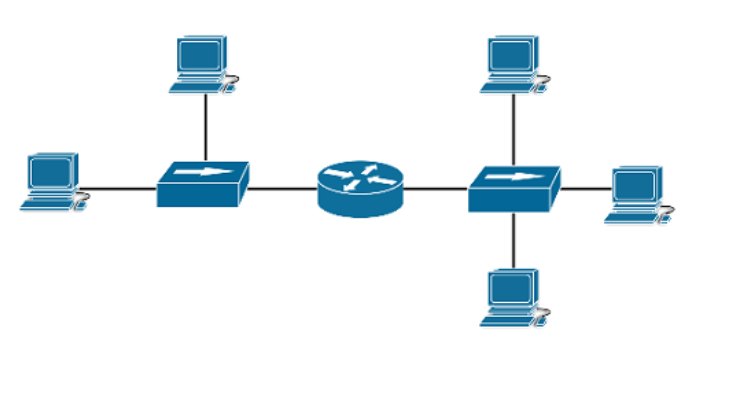

Observa la siguiente topología de red:
¿Cuántos dominios de broadcast y de colisión existen en la imagen?
a) 3 dominios broadcast, 9 dominios colisión
b) 9 dominios broadcast, 3 dominios colisión
c) 3 dominios broadcast, 10 dominios colisión
d) 2 dominios broadcast, 10 dominios colisión
e) 0 dominios broadcast, 3 dominios colisión
f) Ninguna de las anteriores
Pregunta 5¶
Observa la siguiente topología de red (si no hay imagen específica, usa la topología 1):
¿Cuántos dominios de broadcast y de colisión existen en la imagen?
a) 2 dominios broadcast, 2 dominios colisión
b) 2 dominios broadcast, 7 dominios colisión
c) 7 dominios broadcast, 2 dominios colisión
d) 3 dominios broadcast, 3 dominios colisión
e) 7 dominios broadcast, 7 dominios colisión
f) Ninguna de las anteriores
Pregunta 6¶
¿Qué afirmaciones son ciertas? (3 opciones)
a) Los switches disminuyen el número de dominios de colisiones
b) Los routers disminuyen el número de dominios de colisiones
c) Los routers aumentan el número de dominios de colisiones
d) Los switches aumentan el número de dominios de colisiones
e) Los bridges disminuyen el número de dominios de colisiones
f) Los bridges aumentan el número de dominios de colisiones
Pregunta 7¶
¿Qué afirmación es incorrecta?
a) Los hubs aumentan el número de dominios de broadcast
b) Los routers aumentan el número de dominios de colisiones
c) Los routers aumentan el número de dominios de broadcast
d) Cada interfaz del router es un dominio de broadcast y un dominio de colisión
e) Los switches aumentan el número de dominios de colisiones
