CAPA DE ENLACE DE DATOS¶

La capa de enlace de datos es el nivel 2 del modelo OSI y se encarga de establecer una comunicación libre de errores entre dos dispositivos conectados directamente. Esta capa organiza los bits que llegan de la capa física en bloques de información llamados tramas, gestiona el acceso al medio compartido y controla el flujo de datos entre equipos.

En esta unidad estudiaremos cómo funciona la capa de enlace en redes Ethernet, cómo se estructuran las tramas, cómo se detectan y corrigen errores, y cómo los switches gestionan el tráfico de red mediante direcciones MAC.

Objetivos de la unidad

• Comprender las funciones principales de la capa de enlace de datos
• Identificar la estructura de las tramas Ethernet
• Conocer los mecanismos de control de acceso al medio
• Entender el funcionamiento de los switches y su aprendizaje de direcciones MAC
• Aplicar conceptos de dominios de colisión y difusión
• Conocer protocolos avanzados como STP y VLANs

📚 Propuesta didáctica¶

En esta unidad trabajamos los RA1 y RA4 de RAL:

RA1. Reconoce la estructura de redes locales cableadas analizando las características de entornos de aplicación y describiendo la funcionalidad de sus componentes.

RA4. Instala equipos en red, describiendo sus prestaciones y aplicando técnicas de montaje.

🎯 Criterios de evaluación¶

Criterios de evaluación del RA1¶

CE1a: Se han descrito los principios de funcionamiento de las redes locales.
CE1c: Se han descrito los elementos de la red local y su función.

Criterios de evaluación del RA4¶

CE4a: Se han descrito las prestaciones de los equipos de red analizando características técnicas de switches, routers y puntos de acceso.
CE4b: Se han identificado los componentes de los equipos de red reconociendo interfaces, fuentes de alimentación y sistemas de ventilación.

Contenidos¶

Funciones de la capa de enlace de datos.
Subcapas LLC y MAC.
Estructura de tramas Ethernet (IEEE 802.3).
Detección de errores: CRC.
Control de acceso al medio compartido.
Funcionamiento de switches y aprendizaje de direcciones MAC.
Dominios de colisión y difusión.
Protocolos avanzados: STP, VLANs, EtherChannel.

Cuestionario inicial

¿Qué función cumple la capa de enlace de datos en el modelo OSI?
¿Qué son las subcapas LLC y MAC y para qué sirven?
¿Qué es una trama Ethernet y qué campos contiene?
¿Cómo funciona el CRC para detectar errores en las tramas?
¿Qué diferencia hay entre un hub y un switch en cuanto al manejo de tramas?
¿Qué es una dirección MAC y cómo la utiliza un switch?
¿Qué son los dominios de colisión y difusión?
¿Para qué sirve el protocolo STP (Spanning Tree Protocol)?
¿Qué es una VLAN y qué ventajas ofrece?

🔧 Conceptos generales¶

La capa de enlace de datos se sitúa en el nivel 2 del modelo OSI. Su misión principal es establecer una línea de comunicación libre de errores que pueda ser utilizada por la capa inmediatamente superior: la capa de red.

Como el nivel físico opera con bits, la capa de enlace tiene que:

Montar bloques de información llamados tramas
Dotarles de una dirección de capa de enlace (Dirección MAC)
Gestionar la detección o corrección de errores
Ocuparse del control de flujo entre equipos (para evitar que un equipo más rápido desborde a uno más lento)

📊 Subcapas de la capa de enlace¶

En redes Ethernet, esta capa se subdivide en dos subcapas:

🔹 Subcapa de enlace lógico (LLC - Logical Link Control)¶

Se recoge en la norma IEEE 802.2
Es común para todos los tipos de redes (Ethernet, Wi-Fi, WiMAX, etc.)
Proporciona al nivel de red una interfaz uniforme, independiente de la tecnología de acceso al medio
Se encarga de la gestión de errores y control de flujo a nivel lógico
En la práctica, suele estar implementada en el driver de la tarjeta de red (controlador de la NIC)

🔹 Subcapa de acceso al medio (MAC - Medium Access Control)¶

Es la subcapa más cercana al nivel físico
Se encarga de arbitrar el uso del medio cuando este está compartido entre más de dos equipos
Empaqueta los datos en tramas junto con la información de direccionamiento y detección de errores
Desempaqueta tramas recibidas
Forma parte de la propia tarjeta de comunicaciones
Gestiona el acceso al medio compartido mediante protocolos como CSMA/CD

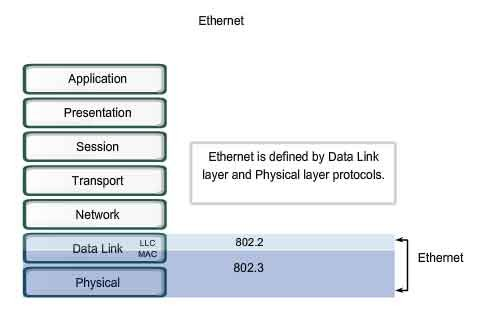

Subcapas de la capa de enlace — División de la capa de enlace en subcapas LLC y MAC

🎯 Funciones principales¶

Además de la formación de tramas, el nivel de enlace se ocupa de:

Segmentación y agrupación: dividir datos grandes en tramas o agrupar datos pequeños
Sincronización de octeto y carácter: asegurar que el receptor interprete correctamente los datos
Delimitación de trama: identificar dónde comienza y termina cada trama
Tratamiento de errores: eliminar tramas erróneas, solicitar retransmisiones, descartar tramas duplicadas
Control de flujo: adecuar el flujo de datos entre emisores rápidos y receptores lentos
Control de acceso al medio: cuando varios equipos comparten el mismo medio físico
Recuperación de fallos: gestionar situaciones de error en la comunicación
Gestión y coordinación de la comunicación: organizar el intercambio de datos entre dispositivos

📦 Estructura de las tramas¶

🔷 Trama Ethernet (IEEE 802.3)¶

La trama Ethernet es la unidad básica de transmisión en la capa de enlace. Su estructura está definida por el estándar IEEE 802.3.

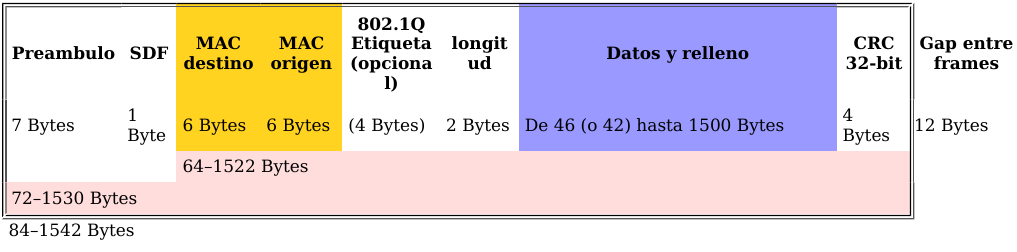

Estructura de trama Ethernet — Estructura de una trama Ethernet IEEE 802.3

Campos de la trama¶

Preámbulo (7 bytes):

Patrón de sincronización: 10101010 repetido 7 veces
Permite que el receptor sincronice su reloj con el emisor

SDF - Start Frame Delimiter (1 byte):

Delimitador de comienzo de trama: 10101011
Indica que comienza la información útil

Direcciones MAC (6 bytes cada una):

Dirección MAC destino: indica a qué dispositivo va dirigida la trama
Dirección MAC origen: identifica el dispositivo que envía la trama
Formato: F2:3E:C1:8A:B1:01 (notación hexadecimal, 12 dígitos hex = 48 bits)
Cada tarjeta de red posee un identificador único grabado en su memoria ROM (equivalente a un DNI)
Los primeros 3 bytes identifican al fabricante (OUI - Organizationally Unique Identifier)
En el OUI hay 2 bits importantes:
- Bit de Unicast (0) o Multicast (1): indica si la dirección es para un solo dispositivo o para varios
- Bit de Globales (0) o Locales (1): indica si la dirección es globalmente única o configurada localmente
Los últimos 3 bytes identifican la tarjeta específica (NIC - Network Interface Card)
Dirección especial: FF:FF:FF:FF:FF:FF (broadcast - para todos los dispositivos)

Etiqueta VLAN (4 bytes, opcional):

Indica la pertenencia a una VLAN o prioridad según IEEE P802.1p

Longitud/Tipo (2 bytes):

Si el valor es < 1536: indica la longitud de los datos
Si el valor es ≥ 1536: indica el tipo de protocolo de capa superior (por ejemplo, 0x0800 para IP)

Datos + Relleno (46-1500 bytes):

Trama mínima de 64 bytes (512 bits = 51,2 μs)
Como Tx ≥ 2Tp: Datos+Relleno ≥ 46 bytes (esto significa que, para poder detectar colisiones en el modo half-duplex clásico, la trama debe ser lo suficientemente grande para que la señal pueda recorrer todo el cable, ir y volver, antes de que termine de transmitirse; por eso se exige un tamaño mínimo de 46 bytes en el campo de datos+relleno)
Trama máxima: 1500 bytes de datos

FCS - Frame Check Sequence (4 bytes):

CRC-32 (Cyclic Redundancy Check)
Polinomio generador de orden 33
Permite detectar errores en la transmisión

IFG - Inter-Frame Gap (12 bytes):

Intervalo de espera de 96 bits antes de empezar a transmitir
Se realiza siempre, incluso si el medio está libre

🔍 Detección de errores: CRC¶

La comprobación de redundancia cíclica (CRC) es un código de detección de errores usado frecuentemente en redes digitales para detectar cambios accidentales en los datos.

Funcionamiento:

El emisor calcula un valor CRC basado en el contenido de la trama
Este valor se añade al final de la trama (campo FCS)
El receptor recalcula el CRC con los datos recibidos
Si los valores coinciden: la trama es correcta
Si no coinciden: la trama tiene errores y se descarta

Ventajas del CRC:

✅ Implementación sencilla en hardware
✅ Muy efectivo para detectar errores causados por ruido
✅ Detecta errores de múltiples bits
✅ No requiere mucho espacio adicional (solo 4 bytes)

Limitaciones:

⚠️ El CRC detecta errores pero no los corrige
⚠️ Si se detecta un error, la trama se descarta y el protocolo de capa superior debe solicitar la retransmisión

🔄 Segmentación y agrupación¶

📏 Segmentación¶

La segmentación surge cuando una trama es excesivamente larga. En este caso, se debe dividir en tramas más pequeñas para facilitar su transmisión y procesamiento.

Motivos para segmentar:

Limitar el tamaño máximo de trama (1500 bytes en Ethernet)
Facilitar la retransmisión en caso de error (solo se retransmite la trama errónea)
Permitir la multiplexación de datos de diferentes aplicaciones

📦 Agrupación (Bloque)¶

Si las tramas son excesivamente cortas, se implementan técnicas de agrupación que consisten en concatenar varios mensajes cortos de nivel superior en una única trama de la capa de enlace más larga.

Ventajas de la agrupación:

Mejora la eficiencia de la transmisión
Reduce la sobrecarga de cabeceras
Optimiza el uso del ancho de banda

📡 Uso del medio compartido¶

Cuando varios equipos comparten el mismo medio físico (por ejemplo, un cable o un medio inalámbrico), es necesario establecer reglas para evitar conflictos. Existen diferentes métodos de control de acceso al medio:

🔹 Basados en particionado de canal¶

La multiplexación divide el canal de forma fija entre varios usuarios:

TDM (Time Division Multiplexing - Multiplexación por división de tiempo):

Cada usuario tiene asignado un intervalo de tiempo específico
Ejemplo: telefonía tradicional

FDM (Frequency Division Multiplexing - Multiplexación por división de frecuencia):

Cada usuario tiene asignada una frecuencia específica
Ejemplo: radio FM (cada emisora en una frecuencia)

🔹 Basados en toma de turnos¶

En estos métodos, los dispositivos esperan su turno para transmitir.

Polling (Protocolo de sondeo)¶

Se designa un nodo como maestro que dirige los turnos
Para transmitir, un nodo debe recibir permiso del nodo central mediante un mensaje de sondeo
El permiso va pasando continuamente de estación en estación
Cada estación puede transmitir cuando recibe el permiso y encuentra el medio libre

Token Passing (Protocolo de paso de testigo)¶

No hay ningún nodo maestro
Existe una trama especial de pequeño tamaño llamada testigo (token) que circula entre los nodos según un orden preestablecido
Un nodo puede transmitir cuando tiene el testigo
Mientras no lo tenga, debe esperar
Este método ha sido ampliamente utilizado en redes con topología en anillo (como Token Ring)

🔹 Basados en acceso aleatorio¶

En este método, los equipos compiten por el uso del medio cuando necesitan transmitir.

ALOHA¶

Los dispositivos transmiten cuando lo necesitan
Esperan confirmación
Si no la reciben, retransmiten tras un tiempo aleatorio

CSMA (Carrier Sense Multiple Access)¶

Los dispositivos escuchan el medio antes de transmitir (detección de portadora)
Solo transmiten si el medio está libre
Si detectan señal, esperan a que termine

CSMA/CD (Carrier Sense Multiple Access with Collision Detection)¶

Es el protocolo utilizado en Ethernet tradicional para gestionar el acceso al medio compartido.

Funcionamiento:

Carrier Sense (Detección de portadora): Antes de transmitir, el equipo escucha si hay señal en el medio
Multiple Access (Acceso múltiple): Si el medio está libre, puede transmitir
Collision Detection (Detección de colisiones): Si detecta una colisión, detiene la transmisión
Backoff: Espera un tiempo aleatorio antes de reintentar

Problema de las colisiones:

Cuando dos equipos transmiten simultáneamente, las señales se interfieren
Ambas tramas se corrompen y deben retransmitirse
Reduce la eficiencia de la red

Solución con switches:

Los switches modernos eliminan las colisiones creando dominios de colisión separados para cada puerto, permitiendo comunicaciones full-duplex.

CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance)¶

Utilizado principalmente en redes inalámbricas (Wi-Fi).

Funcionamiento:

Carrier Sense (Detección de portadora): Escucha el medio antes de transmitir
Multiple Access (Acceso múltiple): Varios nodos comparten el mismo medio
Collision Avoidance (Prevención de colisiones): Para prevenir colisiones se recurre a una compleja organización del tiempo que permite evitar que dos o más miembros de una red comiencen la transmisión a la vez
Si los datos se superponen, se reconoce el problema y se inicia de nuevo el envío

Diferencia clave

CSMA/CD detecta colisiones después de que ocurran (usado en Ethernet cableado).
CSMA/CA intenta evitar colisiones antes de que ocurran (usado en Wi-Fi).

Video explicativo en español sobre el funcionamiento del protocolo CSMA/CD en Ethernet y su comparación con CSMA/CA en redes inalámbricas.

🔄 Conmutación de tramas¶

La conmutación de tramas consiste en utilizar una topología física en estrella en la que un switch o conmutador redirige el tráfico al enlace concreto en el que se encuentra el destinatario.

🎯 Funcionamiento básico de los switches¶

Un switch es un dispositivo de capa 2 que aprende las direcciones MAC de los dispositivos conectados a cada puerto y reenvía las tramas únicamente al puerto destino correcto.

Proceso de aprendizaje:

Cuando el switch recibe una trama, examina la dirección MAC origen
Asocia esa dirección MAC con el puerto por el que llegó
Almacena esta información en una tabla (tabla de direcciones MAC)
Cuando recibe una trama con una dirección MAC destino conocida, la envía solo al puerto correspondiente
Si la dirección destino es desconocida o es broadcast, envía la trama a todos los puertos (excepto al de origen)

Ventajas frente a hubs:

✅ Elimina colisiones al crear dominios de colisión separados
✅ Mejora el rendimiento al no inundar todos los puertos
✅ Permite comunicaciones full-duplex
✅ Mayor seguridad (el tráfico no es visible en todos los puertos)

📊 Dominios de colisión y difusión¶

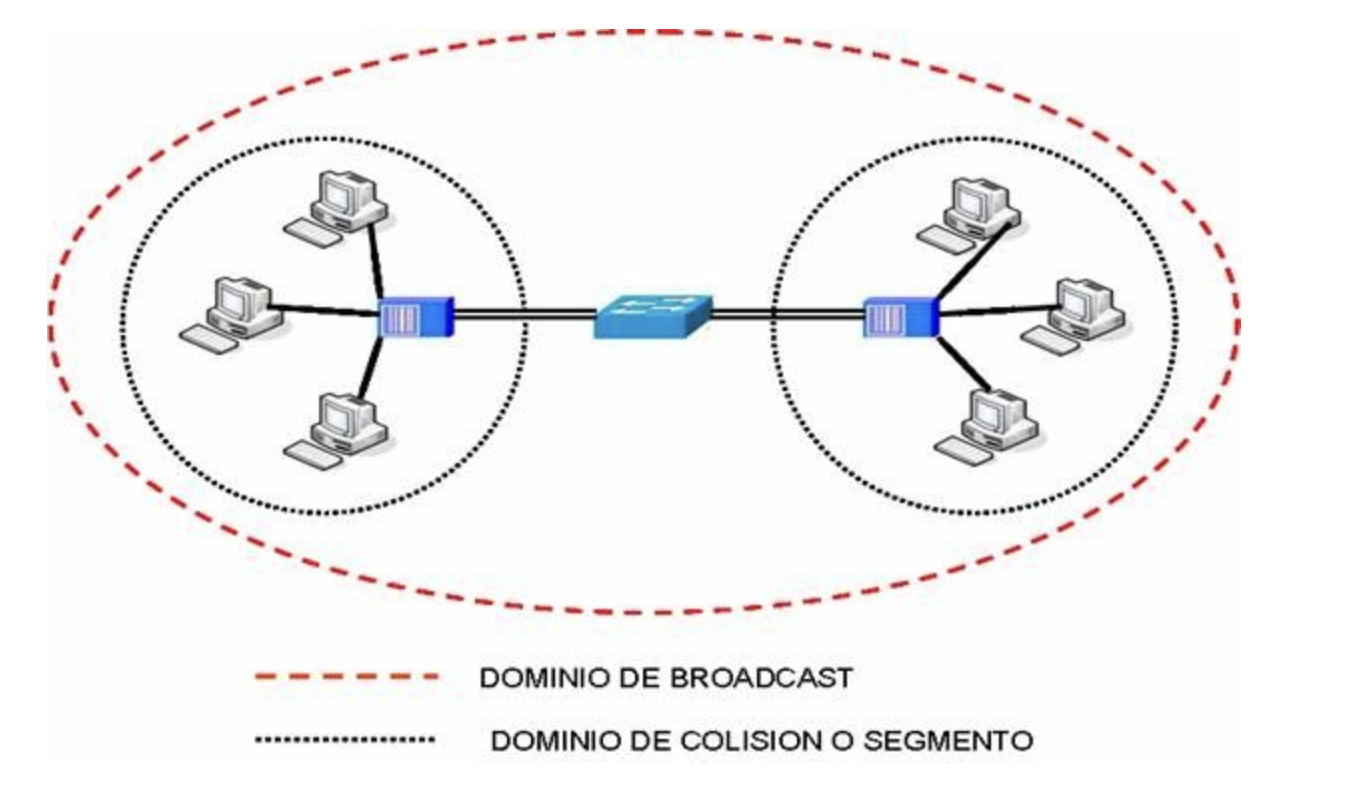

Dominio de colisión:

Conjunto de dispositivos cuyas tramas pueden colisionar entre sí
Un hub extiende el dominio de colisión
Un switch crea un dominio de colisión por puerto

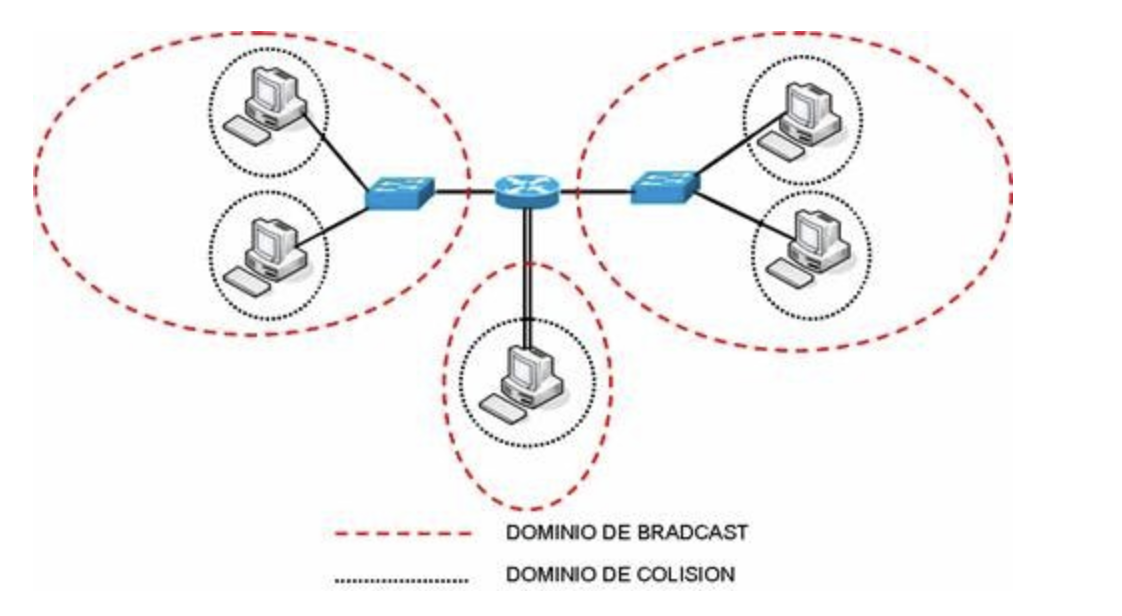

Dominios de colisión y difusión — Visualización de los dominios de colisión y difusión en una red con hubs, switches y router.

Dominio de difusión (broadcast domain):

Conjunto de dispositivos que reciben tramas de broadcast
Un switch extiende el dominio de difusión
Un router limita el dominio de difusión

Vídeo recomendado: explicación sobre los dominios de colisión y difusión en redes.

🌳 Protocolo Spanning Tree (STP)¶

🎯 Problema: Bucles en la red¶

Cuando se conectan varios switches entre sí formando bucles (para redundancia), pueden producirse problemas graves:

Bucles de tráfico infinito: Las tramas circulan indefinidamente por la red
Inundación de broadcast: Las tramas de broadcast se multiplican exponencialmente
Saturación de la red: El ancho de banda se consume completamente
Tablas MAC inestables: Las direcciones MAC cambian constantemente

✅ Solución: STP¶

El Spanning Tree Protocol (STP) transforma una red física con forma de malla (que tiene bucles) en una red lógica en forma de árbol (libre de bucles).

Funcionamiento básico:

Los switches se comunican mediante mensajes BPDU (Bridge Protocol Data Units)
Se elige un switch raíz (root bridge) mediante un algoritmo
Se calculan las rutas más cortas desde cada switch hasta el raíz
Se bloquean los puertos que crearían bucles
Si un enlace activo falla, se activa automáticamente uno de los bloqueados

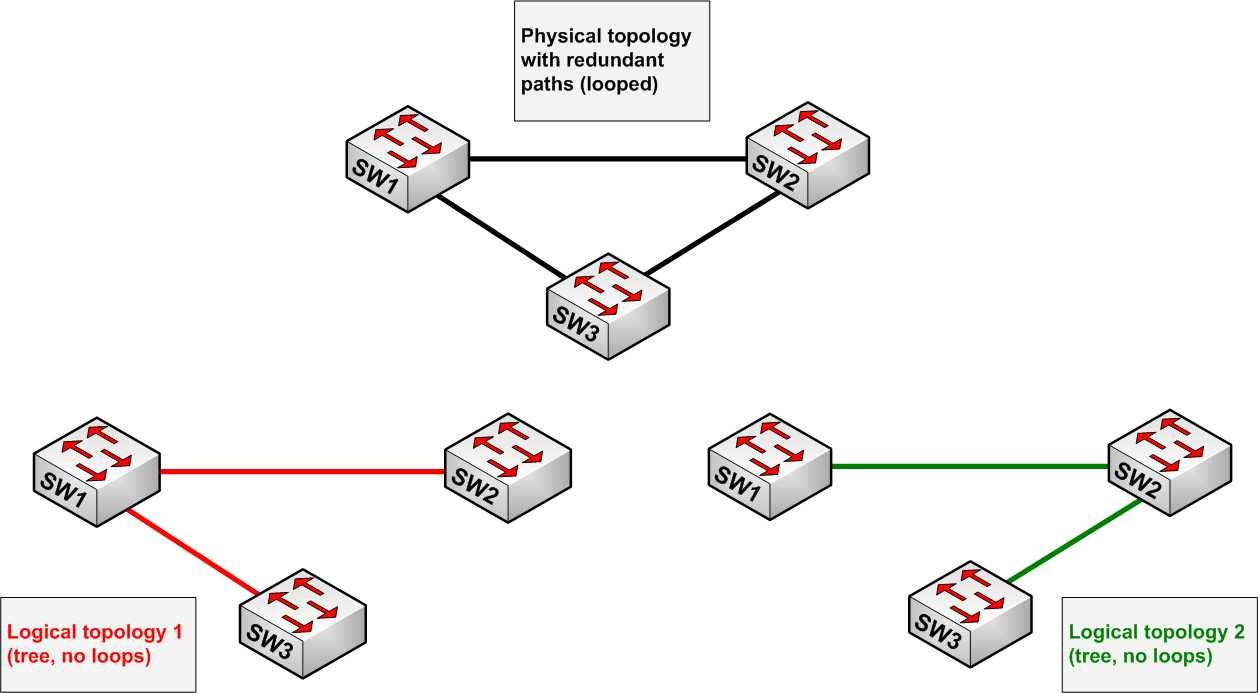

Protocolo Spanning Tree — El algoritmo STP transforma una red física con bucles en una red lógica en forma de árbol

Ventajas:

✅ Elimina bucles manteniendo redundancia
✅ Activa automáticamente rutas alternativas si falla el enlace principal
✅ Transparente para los usuarios finales

Variantes:

RSTP (Rapid Spanning Tree Protocol): Convergencia más rápida (segundos en lugar de minutos)
MSTP (Multiple Spanning Tree Protocol): Permite múltiples árboles para diferentes VLANs

🔗 Agregación de enlaces (EtherChannel)¶

🎯 Concepto¶

El EtherChannel (también llamado Port Trunking o Link Aggregation) permite combinar varios enlaces físicos en un enlace lógico único de mayor ancho de banda.

Características:

✅ Aumenta el ancho de banda entre switches
✅ Proporciona redundancia (si un enlace falla, los demás siguen funcionando)
✅ Es una solución escalable
✅ Puede usarse entre switches o entre un switch y un servidor

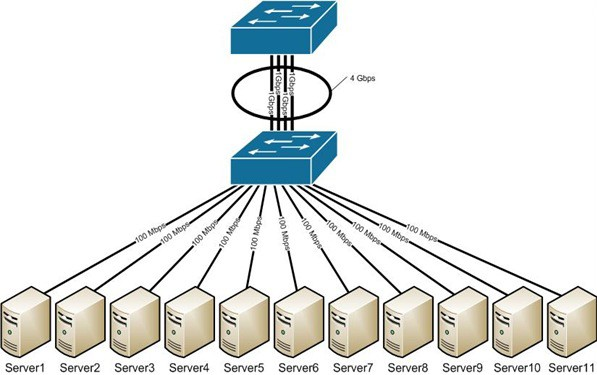

EtherChannel combina varios enlaces físicos en un enlace lógico de mayor ancho de banda

Modos de configuración principales:

Mode ON:

Configuración manual sin negociación
Todos los puertos se activan manualmente
No utiliza ningún protocolo

PAgP (Port Aggregation Protocol):

Protocolo propietario de Cisco
El switch negocia con el otro extremo qué puertos deben activarse

LACP (Link Aggregation Control Protocol):

Protocolo abierto (IEEE 802.3ad y 802.3ax)
Estándar de la industria
Recomendado para equipos de diferentes fabricantes

🏷️ VLANs (Virtual LANs)¶

🎯 Concepto¶

Una VLAN (Virtual LAN) es un método para crear redes lógicas independientes dentro de una misma red física. Varias VLANs pueden coexistir en un único switch físico.

Características principales:

✅ Reduce el tamaño del dominio de difusión
✅ Mejora la seguridad al aislar segmentos de red
✅ Facilita la administración de la red
✅ Permite separar departamentos lógicamente sin cambiar el cableado físico

Ejemplo práctico:

En una empresa, podemos tener:

VLAN 10: Departamento de Ventas
VLAN 20: Departamento de Administración
VLAN 30: Departamento de IT

Aunque todos estén conectados al mismo switch físico, no pueden comunicarse entre sí a menos que haya un router que interconecte las VLANs.

Ventajas:

Seguridad: Los departamentos están aislados
Rendimiento: Reduce el tráfico de broadcast
Flexibilidad: Fácil reorganización sin cambiar cables
Escalabilidad: Fácil añadir nuevos usuarios a una VLAN

📡 Protocolos de enlace¶

LAN cableadas¶

Los principales protocolos para redes locales cableadas son:

Ethernet o Ethernet DIX: El protocolo Ethernet original
Ethernet II o Ethernet DIX-II: Versión compatible con el estándar IEEE 802.3
IEEE 802.3: Estándares internacionales basados en Ethernet. Utiliza CSMA/CD
IEEE 802.3u: Fast Ethernet (100 Mbps)
IEEE 802.3bp: Gigabit Ethernet (1000 Mbps)
Token Ring (IEEE 802.5): Topología física en estrella, pero funciona internamente como un anillo. Utiliza el protocolo de paso de testigo
FDDI: Protocolo de acceso al medio de doble anillo de fibra óptica

LAN inalámbricas¶

Los principales protocolos para redes locales inalámbricas son:

Wi-Fi: Familia de estándares IEEE 802.11 (802.11a, 802.11b, 802.11g, 802.11n, 802.11ac, 802.11ax)
Bluetooth: Estándares IEEE 802.15

Dispositivos de la capa de enlace

Los principales dispositivos que operan en la capa de enlace son:
• Puentes (Bridges): Conectan segmentos de red
• Conmutadores (Switches): Dispositivos de capa 2 que conmutan tramas
• Puntos de acceso inalámbricos (Access Points): Permiten conexión Wi-Fi -->

🛠️ Actividades¶

Formato de entrega

Para la entrega de las actividades, genera un documento con la práctica descrita a continuación. Deberás crear un archivo PDF con el siguiente formato de nombre: ACXXX.pdf o PRXXX.pdf, donde las X representan el número de la actividad. Una vez finalizada la práctica, sube el archivo a Aules (antes de la fecha de vencimiento) para su calificación.

AC501. (RA1 // CE1a, CE1c // 1-3p). Investiga y documenta la estructura de una trama Ethernet IEEE 802.3. Elabora un esquema detallado que incluya:
- Todos los campos de la trama y su tamaño en bytes
- Función de cada campo
- Ejemplo práctico de una trama con valores hexadecimales
- Explicación del proceso de encapsulación

AC502. (RA1 // CE1a, CE1c // 1-3p). Investiga y explica los conceptos de segmentación y agrupación en la capa de enlace de datos. Elabora un informe que incluya:
- Definición de segmentación y motivos para segmentar tramas
- Ventajas y desventajas de la segmentación
- En qué situaciones se utiliza la agrupación (bloque)
- Ejemplos prácticos de segmentación y agrupación en redes Ethernet
- Relación de ambos conceptos con la eficiencia y el rendimiento de la red

PR503. (RA1 // CE1a, CE1c, CE5d // 1-10p). Identificación de dominios de colisión y difusión en diferentes topologías de red.
Como futuro técnico en Sistemas Microinformáticos y Redes, debes ser capaz de identificar y analizar los dominios de colisión y difusión en redes locales.
En esta práctica individual, trabajarás con diferentes diagramas de red para identificar visualmente todos los dominios de colisión y difusión, aplicando los conocimientos sobre el funcionamiento de hubs, switches y routers.

📋 Contenido de la práctica

Ejercicios con imágenes de redes para identificar dominios de colisión y difusión
Análisis de diferentes topologías: redes con hubs, switches y routers
Comparación del comportamiento de diferentes dispositivos de interconexión
Tabla comparativa Hub vs Switch vs Router
Análisis de redes complejas con múltiples dispositivos

📄 Más información

Consulta la práctica completa en: PR503 - Identificación de Dominios de Colisión y Difusión

PR504. (RA1, RA4 // CE1a, CE1c, CE4a, CE4b // 1-10p).
Como futuros técnicos en Sistemas Microinformáticos y Redes, el alumnado debe aprender a configurar y gestionar switches mediante la simulación práctica.
En esta actividad individual, deberás utilizar Cisco Packet Tracer para configurar switches, analizar tablas MAC y observar el funcionamiento del protocolo STP.

🏢 Escenario

Red local: 3 switches interconectados formando un bucle
PCs: 6 equipos cliente conectados a los switches
Servidor: 1 servidor central conectado a la red

Visualización del escenario de red:

flowchart TB
    subgraph SW1_GROUP["Switch 1 y dispositivos conectados"]
        direction TB
        PC1[PC1]
        PC2[PC2]
        SRV[Servidor]
        SW1[Switch 1]
        PC1 --> SW1
        PC2 --> SW1
        SRV --> SW1
    end

    subgraph SW2_GROUP["Switch 2 y dispositivos conectados"]
        direction TB
        PC3[PC3]
        PC4[PC4]
        SW2[Switch 2]
        PC3 --> SW2
        PC4 --> SW2
    end

    subgraph SW3_GROUP["Switch 3 y dispositivos conectados"]
        direction TB
        PC5[PC5]
        PC6[PC6]
        SW3[Switch 3]
        PC5 --> SW3
        PC6 --> SW3
    end

    SW1 <-->|"Enlace 1<br/>(Bucle)"| SW2
    SW2 <-->|"Enlace 2<br/>(Bucle)"| SW3
    SW3 <-->|"Enlace 3<br/>(Bucle)"| SW1

    style SW1 fill:#e1f5ff,stroke:#01579b,stroke-width:3px
    style SW2 fill:#e1f5ff,stroke:#01579b,stroke-width:3px
    style SW3 fill:#e1f5ff,stroke:#01579b,stroke-width:3px
    style PC1 fill:#fff9c4,stroke:#f57f17,stroke-width:2px
    style PC2 fill:#fff9c4,stroke:#f57f17,stroke-width:2px
    style PC3 fill:#fff9c4,stroke:#f57f17,stroke-width:2px
    style PC4 fill:#fff9c4,stroke:#f57f17,stroke-width:2px
    style PC5 fill:#fff9c4,stroke:#f57f17,stroke-width:2px
    style PC6 fill:#fff9c4,stroke:#f57f17,stroke-width:2px
    style SRV fill:#c8e6c9,stroke:#2e7d32,stroke-width:2px

🛠️ Tareas

Configurar switches básicos:

Verificar tablas de direcciones MAC
Observar el aprendizaje automático de direcciones
Analizar el comportamiento con tramas broadcast

Observar STP (Spanning Tree Protocol):

Conectar switches formando un bucle físico
Verificar qué puertos se bloquean automáticamente por STP
Identificar el switch raíz y los puertos designados
Simular la caída de un enlace y observar la reconvergencia del protocolo

Documentar resultados:

Capturas de pantalla de tablas MAC
Capturas de pantalla del estado de los puertos (bloqueados/forwarding)
Explicación del funcionamiento observado
Análisis de ventajas e inconvenientes del STP

🧰 Herramientas

Cisco Packet Tracer
Aules
