PRÁCTICA 4.1: CABLEADO ESTRUCTURADO EN PACKET TRACER¶

📋 Objetivo¶

Desplegar el cableado estructurado completo de una oficina bancaria utilizando Cisco Packet Tracer, aplicando los conocimientos adquiridos sobre normativa, elementos funcionales y componentes del cableado estructurado.

🏢 Contexto del proyecto¶

Tenemos una empresa de servicios informáticos y nos han contratado para desplegar el cableado estructurado de una oficina bancaria. El plano de dicha oficina se proporciona en esta práctica.

📐 Dimensiones de la oficina¶

Ancho: 160.000 m
Alto: 95.000 m
Altura: 3.700 m

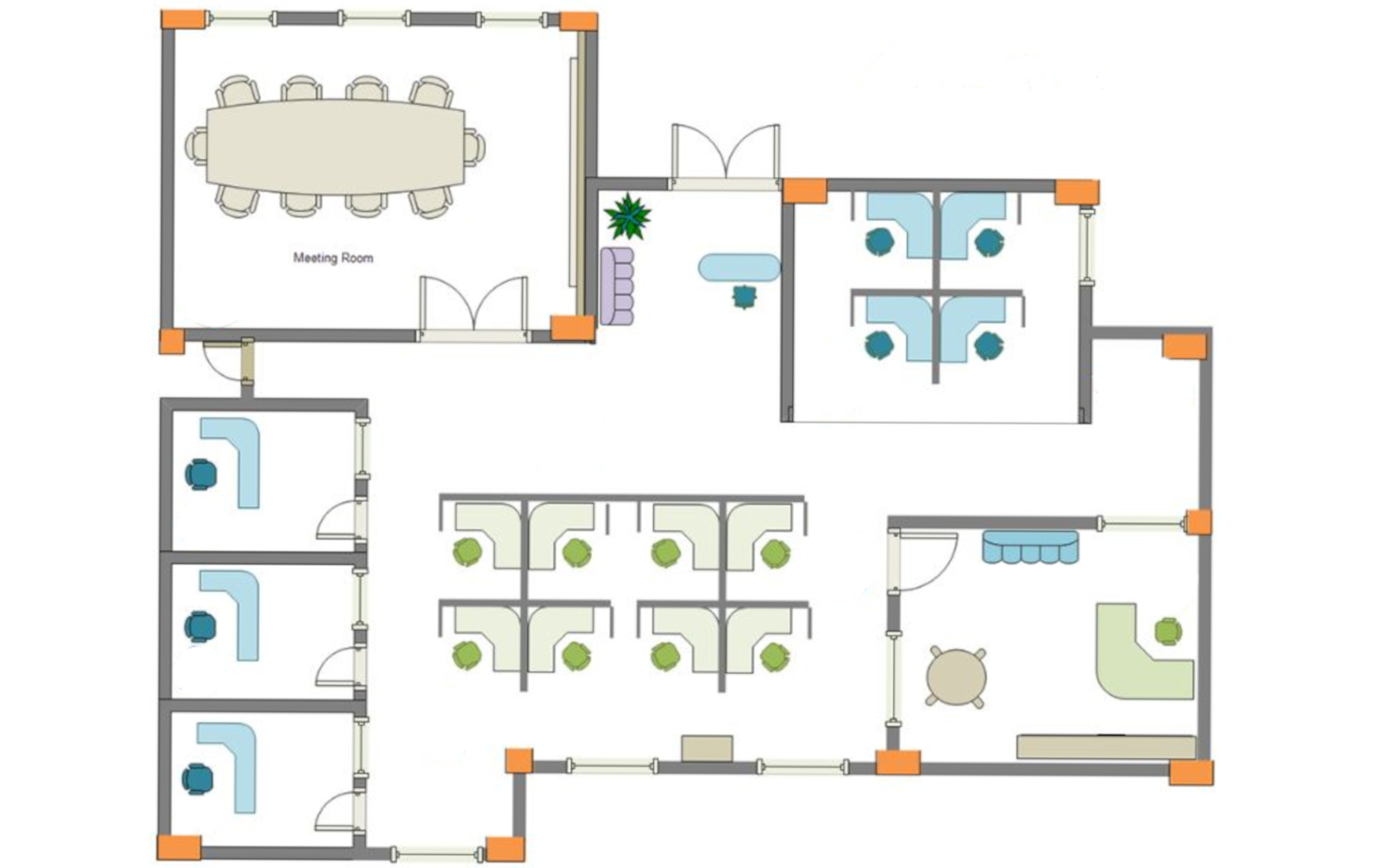

Plano de la oficina bancaria donde se desplegará el cableado estructurado.

🎯 Tareas a realizar¶

Fase 1: Diseño en Packet Tracer¶

Insertar el plano en la capa física de Cisco Packet Tracer - Importar la imagen del plano de la oficina - Ajustar las dimensiones según las medidas reales proporcionadas
Diseñar la infraestructura de cableado - Colocar todos los elementos necesarios para una correcta instalación - Asegurar que cada puesto de trabajo tenga un PC con conexión a Internet - Incluir todos los componentes del cableado estructurado:
- Armarios de distribución
- Paneles de parcheo
- Switches
- Routers
- Puntos de acceso inalámbricos
- Rosetas (tomas de usuario)
- Canaletas y sistemas de guiado
Realizar todas las conexiones - Cableado horizontal desde las tomas de usuario hasta los distribuidores - Conexiones en los paneles de parcheo - Enlaces entre switches y routers - Configuración de la conectividad a Internet

Fase 2: Documentación técnica¶

Una vez completado el proyecto en Packet Tracer, deberás elaborar un documento que incluya:

1. 📦 Inventario de material¶

Indica la cantidad de cada tipo de material necesario:

Armarios de distribución (racks)
Cables trenzados (metros totales, categoría)
Conectores (RJ-45, cantidad)
Routers (modelo y cantidad)
Switches (modelo, número de puertos, cantidad)
Puntos de acceso inalámbricos (cantidad y ubicación)
Rosetas (tomas de usuario, cantidad)
Canaletas (metros, tipo)
Paneles de parcheo (número de puertos, cantidad)
Cualquier otro material necesario (latiguillos, pasahilos, guías, etc.)

2. 💰 Presupuesto de materiales¶

Elabora un presupuesto detallado solo para material (sin incluir mano de obra ni herramientas).

Fuentes de consulta para precios:

El presupuesto debe incluir:

Tabla con descripción del material, cantidad, precio unitario y precio total
Suma total del presupuesto
Referencias de los productos seleccionados

🎥 Recursos de apoyo¶

Video tutorial: Cableado Estructurado de Redes en Packet Tracer (2022)

📋 Criterios de evaluación¶

Criterio	Descripción	Puntos
Diseño en Packet Tracer	Correcta implementación del plano y elementos de red	0-4
Conexiones y funcionalidad	Todas las conexiones funcionan correctamente	0-4
Inventario de material	Listado completo y detallado de materiales	0-3
Presupuesto	Presupuesto realista con referencias de productos	0-4
Documentación	Claridad y organización del documento entregado	0-3

Total: 18 puntos

📄 Formato de entrega¶

Archivo Packet Tracer: Guardar el proyecto con el nombre PR401_oficina_bancaria.pkt
Documento técnico: PDF con el nombre PR401_documentacion.pdf que incluya:
Portada con datos del alumno/a
Inventario de material detallado
Presupuesto completo con tablas
Capturas de pantalla del proyecto en Packet Tracer
Conclusiones y justificaciones técnicas

💡 Recomendaciones¶

Revisa la normativa de cableado estructurado antes de diseñar
Asegúrate de cumplir con las distancias máximas (90 m horizontal, 100 m total)
Planifica la ubicación de los armarios de distribución de forma estratégica
Considera la escalabilidad y mantenimiento futuro
Documenta todas las decisiones técnicas tomadas

Recuerda

Esta práctica integra todos los conceptos vistos en la unidad: adaptadores de red, armarios, paneles de parcheo, electrónica de red y normativa. Aplica los estándares ANSI/TIA/EIA-568 y 569 en tu diseño.
