Tema 7. Arquitectura Well-Architected

Una sola EC2 con MySQL local, AMI hecha a mano y el puerto 3306 abierto al mundo funciona hasta el primer pico o el primer disco lleno. El Well-Architected Framework no es un poster: es un vocabulario para discutir trade-offs (coste vs AZ extra, seguridad vs comodidad). Foundations M9. Nivel Practitioner: pilares y patrones cortos. Ver glosario.

Al empezar

Empieza por el cuestionario inicial. Antes de escalar (Tema 8), nombra por qué una AZ sola o un disco lleno te tumba el servicio: aquí justificas el trade-off.

Propuesta didáctica

RA4. Gestiona servicios de almacenamiento y bases de datos en la nube, seleccionando tecnologías adecuadas para casos específicos, y diseña arquitecturas escalables y resilientes utilizando herramientas de monitoreo y optimización para mejorar el rendimiento.

Criterios de evaluación (RA4)

  • d) Se ha diseñado arquitecturas escalables y resilientes basadas en las mejores prácticas.
  • f) Se ha participado en actividades que simulen el análisis y mejora de arquitecturas existentes.

La monitorización fina es el Tema 8. Aquí CloudWatch aparece como práctica de excelencia operativa.

Contenidos

  • Seis pilares y tensiones entre ellos.
  • Varias AZ, desacoplo (SNS/SQS), IaC como idea.
  • Well-Architected Tool: existe; no es un entregable de producción del instituto.

Programación de aula (orientativa)

Quincena En tutoría Trabajo autónomo / evidencias
Q9 Pilares WA + trade-offs Multi-AZ PR701; Autocheck del tema

Cuestionario inicial

Responde con lo que sepas

  1. ¿Para qué sirve el Well-Architected Framework si no vas a dibujar Netflix: etiquetar trade-offs o memorizar logos?
  2. Poner la API en dos AZ mejora un pilar y suele empeorar otro: ¿cuáles?
  3. ¿SQS o SNS si un worker debe procesar «generar PDF» cuando pueda?
  4. Da un ejemplo de cambio en una app DAW y el pilar que mejora (una frase).
  5. ¿Este módulo te pide diseñar un landing zone multi-cuenta completo?

Este cuestionario es solo para ti: te ayuda a ver qué dominas ya y qué te falta antes o mientras lees el tema. No se entrega en Aules; respóndelo con lo que sepas y, cuando quieras contrastar, abre el bloque Soluciones (autoevaluación) debajo o el índice en Soluciones.

Soluciones (autoevaluación)

  1. Sirve para etiquetar trade-offs con pilares (argumentar cambios), no para memorizar logos ni dibujar Netflix.

  2. Mejora fiabilidad; suele empeorar coste (y a veces complejidad/operación).

  3. SQS: cola de trabajo para que el worker procese cuando pueda. SNS sería pub/sub a varios suscriptores.

  4. Ejemplo: pasar MySQL local a RDS Multi-AZ → pilar fiabilidad (aceptas más coste).

  5. No. Este módulo no pide un landing zone multi-cuenta.

Bloque Foundations (M9)

Los seis pilares del Well-Architected Framework son preguntas sistemáticas sobre una carga: ¿cómo operamos?, ¿quién accede a los datos?, ¿qué pasa si cae una AZ?, ¿el tamaño del recurso encaja?, ¿pagamos ociosidad?, ¿usamos energía con sentido? Para una API DAW sirven para argumentar un cambio («paso a Multi-AZ») sin dibujar un diagrama de cuarenta cajas.

Pilar Pregunta Ejemplo en una API DAW
Excelencia operativa ¿Cómo desplegamos y qué aprendemos del incidente? CloudFormation, alarmas, runbooks
Seguridad ¿Datos, identidad, detección? IAM de mínimo privilegio, TLS, SG
Fiabilidad ¿Qué pasa si se cae una AZ? ALB + dos AZ + RDS Multi-AZ
Eficiencia de rendimiento ¿El tipo de recurso encaja? Familia de instancia, caché
Optimización de costes ¿Pagamos ociosidad? Apagar dev de noche, Spot en batch
Sostenibilidad ¿Energía y uso útil? Rightsizing, regiones, menos idle

Multi-AZ mejora fiabilidad y sube coste. Eso es evaluable. El diagrama de cuarenta cajas no.

Los pilares se tensan entre sí. Más AZ y más alarmas mejoran fiabilidad y operaciones; también suman factura y complejidad. Rightsizing mejora coste y sostenibilidad; mal hecho, empeora rendimiento. En el entregable no busques el diagrama perfecto: busca justificar el trade-off que aceptas.

Antes / después. Antes: una EC2 con MySQL local, AMI manual y SG abierto. Después: ALB, dos AZ, RDS Multi-AZ, cola para trabajos largos y alarmas. Cada cambio se puede etiquetar con un pilar; ese es el ejercicio del CE f, no redibujar Netflix.

Patrones de resiliencia

  • Varias AZ en el plano de aplicación.
  • Desacoplar con SQS (cola: el productor no exige que el worker esté vivo) y SNS (pub/sub: varios suscriptores). Un pico de pedidos no tiene que tumbar el proceso que genera PDF.
  • IaC (CloudFormation / CDK): repetible. En este módulo conoces la idea; no escribes plantillas de trescientas líneas.
  • Sustituir instancias enfermas (puente al Tema 8) en vez de «cuidar» una mascota.

Mini-caso. El endpoint POST /pedidos responde 201 en milisegundos y encola «generar factura PDF». Si el worker cae, los mensajes esperan en SQS; el usuario ya tiene el pedido. Sin cola, el HTTP espera al PDF y el timeout tumba la UX en el pico de la demo.

Patrón resiliente: ALB, EC2 en dos AZ, SQS, workers, RDS Multi-AZ y CloudWatch
Varias AZ, desacoplo con cola SQS y base gestionada Multi-AZ.

El lab de Foundations puede ser más simple. El análisis (CE f) es decir qué pilar mejora si pasas de una EC2+MySQL local a ALB + varias AZ + RDS.

La Well-Architected Tool es un cuestionario por pilares. Saber que existe basta. En la consola verás preguntas (PERF, COST, SEC…) y, en muchas, el enlace a comprobaciones de Trusted Advisor.

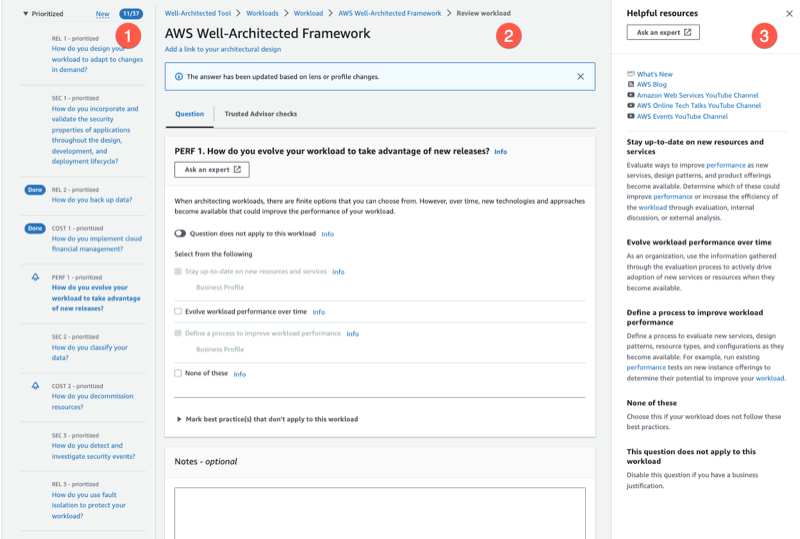

AWS Well-Architected Tool con pregunta PERF y recursos de ayuda
Pregunta de un pilar en la Well-Architected Tool. Fuente: AWS Well-Architected Tool User Guide (AWS).

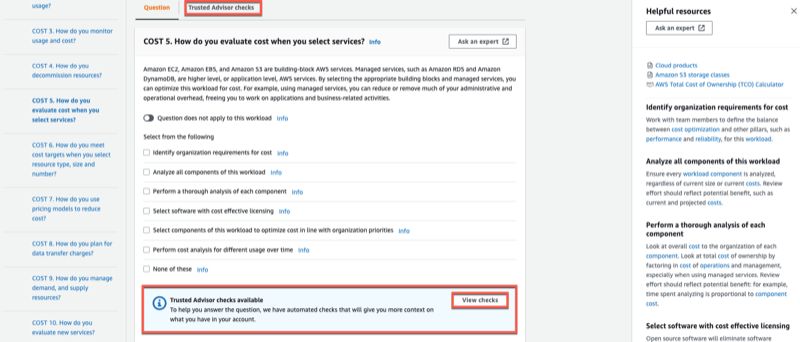

Pregunta COST 5 con pestaña Trusted Advisor checks
Trusted Advisor integrado en la revisión de coste. Fuente: AWS Well-Architected Tool User Guide (AWS).

Errores frecuentes (diseño)

  • Mejorar «todo» a la vez sin decir qué pilar priorizas (el entregable pide cinco cambios argumentados).
  • Usar SNS cuando necesitabas una cola de trabajo (o al revés): pub/sub ≠ «el worker procesará cuando pueda».
  • Declarar sostenibilidad sin rightsizing (apagar idle cuenta más que un párrafo verde).

Relación con Temas 3–6 y 8

Sin VPC multi-AZ (T3), RDS Multi-AZ (T6) y ALB/ASG (T8), el discurso Well-Architected se queda en carteles. Este tema nombra el trade-off; los anteriores dan las piezas.

Bloque Ampliación Practitioner (CLF-C02)

El Practitioner no pide un diagrama de cuarenta cajas: pide etiquetar el escenario con un pilar y no confundir una cola de trabajo (SQS) con un pub/sub (SNS). Tampoco diseñas landing zones multi-cuenta en este módulo.

Para el CLF

Cifrar datos apunta a seguridad; las alarmas, a operaciones; Spot o rightsizing, a coste; varias AZ, a fiabilidad. SQS encaja cuando un worker procesará el mensaje; SNS, cuando varios suscriptores reaccionan al mismo evento. Ampliación y autocheck certificación en Certificación § Tema 7.

Videotutorial (Practitioner). AWS Well Architecting Framework (~1 h 52 min) — pilares del Well-Architected Framework. Vídeo: Profe Santos Cloud (YouTube).

Videotutorial

Principal (Foundations). AWS Architectura Discussions (~34 min).

Vídeo: Profe Santos Cloud (YouTube). Qué mirar: trade-offs (AZ, estado, coste); úsalo como vocabulario para PR701.

El M9 del LMS Academy se indica en clase / Aules.

Actividad / práctica

PR701 — Mejorar un diagrama frágil

  • PR701. (RA4 // d, f // PR 0–10). Partes de un anti-patrón (una EC2 t3.large en una AZ, MySQL en la misma instancia, AMI manual, SG 0.0.0.0/0 en 3306, backups en /home) y propones mejoras etiquetadas por pilar, sin montar el diagrama completo.

Tareas: escribe cinco cambios; cada uno en formato Problema → servicio/práctica Foundations → pilar → por qué mejora / qué empeora (coste, complejidad); opcional: knowledge check Academy M9.

Entrega: según Cómo entregar las prácticas — fichero PR701.md.

Guía de apoyo (no sustituye el enunciado): Soluciones · PR701.

Criterio Descripción Puntos
Cinco cambios Completos y distintos 0–4
Pilares Etiqueta correcta por cambio 0–3
Trade-off Qué mejora / qué empeora 0–2
Claridad Formato legible 0–1
Total /10

Cómo leer un anti-patrón en cinco minutos

  1. Inventaría: ¿una AZ? ¿estado en el disco local? ¿secretos en la AMI? ¿SG abierto? ¿sin alarmas?
  2. Prioriza seguridad y fiabilidad antes que adornos de rendimiento.
  3. Propón el cambio mínimo Foundations (RDS, Multi-AZ, ALB, S3, IAM, CloudWatch).
  4. Declara el coste o la complejidad que aceptas a cambio.

Eso es exactamente el espíritu de PR701 y de muchas preguntas CLF del dominio de conceptos/arquitectura ligera.

Autocheck del tema

Comprueba pilares y desacoplo de este tema. CLF: Certificación § Tema 7.

  1. Cifrar EBS y forzar HTTPS: pilar que etiquetas primero…
    a) sostenibilidad · b) seguridad · c) coste
  2. Pasar de una AZ a dos con ALB: efecto principal…
    a) fiabilidad · b) sostenibilidad · c) «más barato siempre»
  3. V/F. SQS encaja para que un pico de pedidos no tumbe al worker que genera PDFs.
  4. CloudFormation es…
    a) un pilar Well-Architected · b) una práctica/IaC que ayuda a operaciones
  5. V/F. Este módulo exige montar un landing zone multi-cuenta.
Soluciones

  1. b.

  2. a.

  3. Verdadero (cola de trabajo).

  4. b.

  5. Falso.

Glosario

Well-Architected Marco de AWS con seis pilares para revisar cargas en la nube (operaciones, seguridad, fiabilidad, rendimiento, coste, sostenibilidad). Nivel Practitioner: reconocer el pilar ante un escenario, sin exigir un diagrama de cuarenta cajas.

SQS Simple Queue Service: cola de mensajes. Desacopla productor y consumidor: el productor encola aunque el worker esté caído o saturado. Encaja en «generar PDF / enviar mail» sin tumbar el checkout HTTP.

SNS Simple Notification Service: publicación/suscripción. Un mensaje puede llegar a varios destinos (email, cola, Lambda…). Útil para avisos fan-out; no es la misma semántica que una cola de trabajo única.

IaC Infrastructure as Code: definir infraestructura en ficheros (p. ej. CloudFormation) para desplegar de forma repetible, no solo a base de clics. En este módulo conoces la idea; no entregas plantillas de producción del instituto.
