PR301 — VPC y servidor web

Qué es esto

Guía de apoyo al lab. No sustituye el enunciado ni la rúbrica del Tema 3. Entrega: Cómo entregar → PR301.md (o ZIP + img/).

Antes de empezar

  • Lab Academy M5 (VPC y servidor web) o el equivalente del enunciado.
  • Región fija del lab; no mezcles recursos entre regiones.
  • Docs: Create a VPC y Configure security group rules.
  • No abras SSH/RDP ni motores de BD a 0.0.0.0/0 «para probar».
  • El teardown ordenado puntúa.

Recorrido orientativo

  1. Create VPC (CIDR). En la consola VPC → Your VPCs → Create VPC (o el asistente VPC and more del lab). Fija el IPv4 CIDR (p. ej. 10.0.0.0/16 si el lab lo marca). Deberías ver la VPC en estado Available.

  2. Subnets + AZ (tabla). Crea al menos una subnet pública y una privada (o las que pida el lab), cada una en una AZ. En el .md, tabla: nombre · CIDR · AZ · pública/privada. Recuerda: una subnet no cruza dos AZ.

  3. Internet Gateway. Internet gateways → Create internet gateway → Attach to VPC. Deberías ver el IGW Attached.

  4. Route table pública. En la route table de la subnet pública: ruta 0.0.0.0/0 → target el IGW. La privada no debe tener esa ruta al IGW (salvo que el lab diga lo contrario; entonces explícalo). Verifica en Subnet → Route table.

  5. Security group. Security groups → crea/edita el SG del servidor web: Inbound rules con 80/443 hacia quien deba (internet o el balanceador del lab). Administración (22/3389) restringida si el lab lo permite (tu IP / SG bastion), no 0.0.0.0/0 innecesario. Captura las reglas.

  6. Instancia / servidor web del lab. Completa el flujo Academy (lanzar instancia en la subnet correcta, asociar SG). Comprueba que respondes HTTP según el enunciado.

  7. Revisión en el .md. CIDR/AZ, coherencia pública vs privada, captura SG, nota de qué simplificaste respecto a un diseño «de producción».

  8. Teardown ordenado. Instancia → volúmenes/ENI → IGW (detach/delete) → subnets → VPC (o el orden exacto del lab). Deja evidencia de que no quedan restos.

En Foundations el lab a veces simplifica (una sola AZ, SG más permisivo de lo ideal). En el .md debes saber qué simplificaste: la rúbrica premia CIDR/AZ coherentes, ruta al IGW solo donde toca, y un SG que no abra administración al mundo. Si el asistente VPC and more crea varias piezas de golpe, anota igual la tabla de subnets: el nombre del asistente no sustituye los datos.

Evidencia ↔ rúbrica

Criterio Qué dejar en el .md
VPC / subnets Tabla CIDR + AZ (+ captura VPC/subnets si ayuda)
Rutas e IGW Frase o captura: ruta 0.0.0.0/0 → IGW solo en pública
Security group Captura de Inbound rules (80/443 vs admin)
Limpieza Orden de borrado + constancia de recursos eliminados

Capturas

Las figuras de esta página son de apoyo. En tu .md del lab usa capturas propias del mismo paso; sin Account ID, claves ni contraseñas.

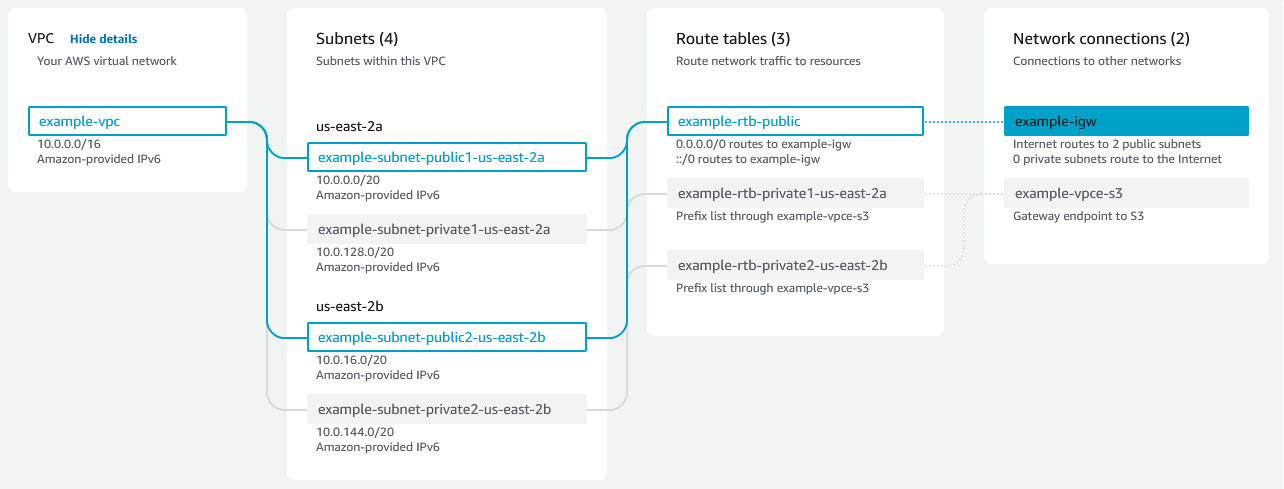

Preview Resource map del asistente Create VPC (VPC and more)
Resource map del asistente Create VPC (VPC and more). Fuente: Amazon VPC User Guide (AWS).

Errores frecuentes

  • Una sola subnet «para HA».
  • Ruta al IGW en la subnet privada sin explicarlo.
  • 0.0.0.0/0 en 22/3306 «temporal».
  • Borrar la VPC antes que la instancia.
  • Diagrama bonito sin CIDR/AZ.

Limpieza

Sigue el orden del lab (típicamente instancia → ENI/volúmenes → IGW → subnets → VPC). Comprueba la región. End Lab.
